Electricité Véhicule aménagé

Schémas électriques ADRIA et FIAT Ducato

Je vous partage, dans cet articles, 2 schémas électriques ADRIA et FIAT Ducato (porteur), avec Elektroblock Schaud dont l’EBL 226, car cela m’a permis de comprendre comment était géré l’électricité dans notre camping-car et ainsi faire évoluer ou réparer l’installation électrique.

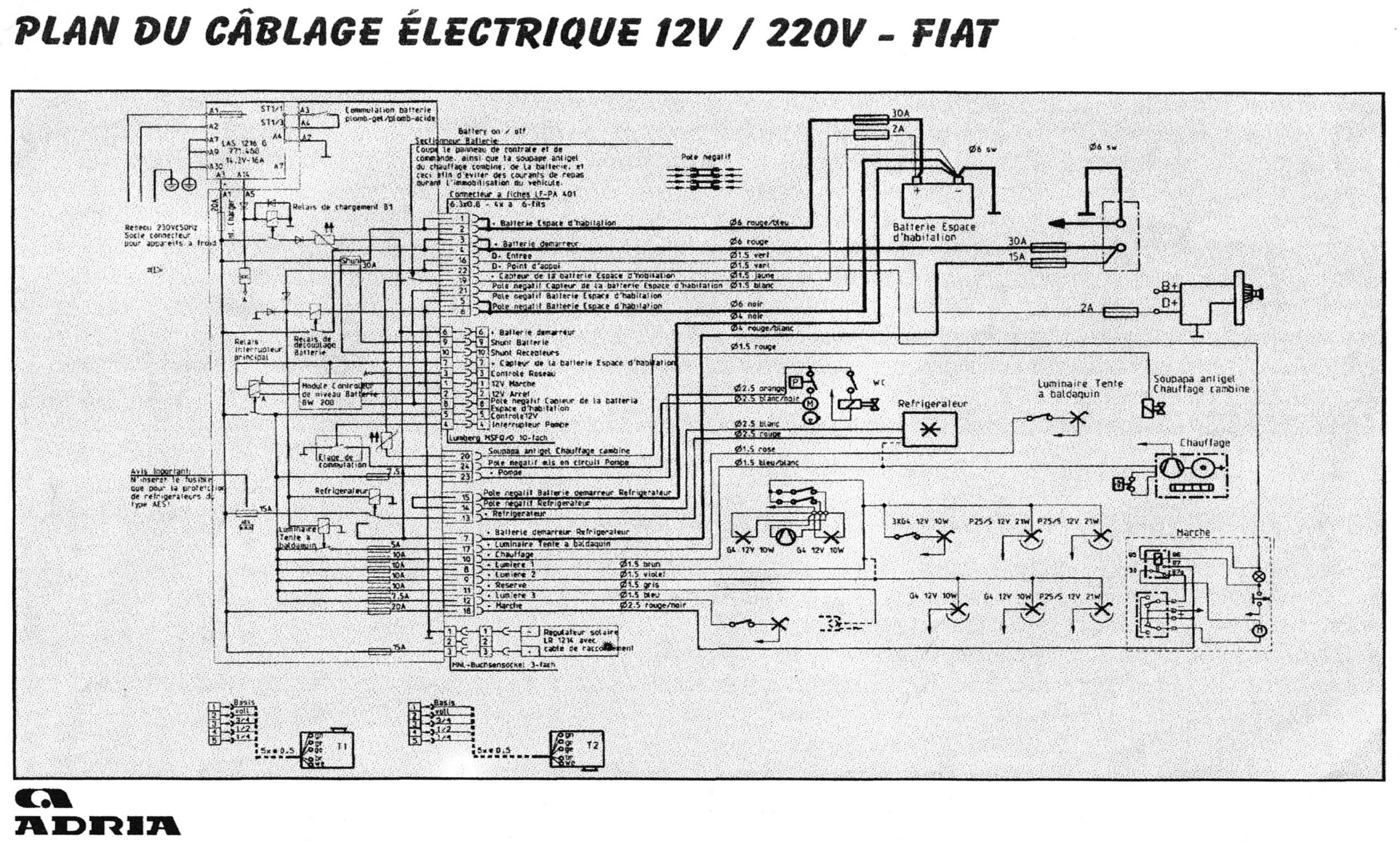

Voici le premier de ces 2 schémas électriques ADRIA et FIAT Ducato

Il n’y pas la date porteur ni le type d’EBL, plan transmis par un membre du forum Camping-car Adria.

Schema-electrique-ADRIA-FIAT-scaled Schémas électriques ADRIA et FIAT Ducato

Schéma électrique sur ADRIA et FIAT Ducato de 2010 à 2012 avec EBL226

Plan plus détaillé fourni par le distributeur français ADRIA.

    Schéma électrique ADRIA – EBL226 – FIATTélécharger

    J’espère que cela vous sera utile 🙂

    Dans mon cas, le second plan électrique m’a été d’une très grande utilité dans notre camping-car ADRIA et porteur FIAT Ducato de 2010 et EBL226 +OVP.

    P.S. : Dans mes prochains articles, vous aurez l’occasion de voir l’évolution électrique de notre camping-car (Passage de 2 batteries AGM à 2 batteries Lithium LifePO4, booster DC-DC, MPPT solaire, …).

    A bientôt

    Laurent

    Contenu : non sponsorisé, sans partenariat.

    Si cet article vous a plu n’hésitez pas à vous inscrire aux mises à jour, seulement 1 courriel par mois, je ne compte pas vous spammer. 🙂 Vous pouvez vous inscrire en laissant votre e-mail dans le bloc à droite de cet article.
    Les commentaires sons également les bienvenus, j’essaierai de répondre à toutes et tous 🙂
    Merci d’avance de votre soutien 🙂
